구조 간편, 설치 용이
모듈형 박스와 일체형 잠금 설계로, 박스 사이즈 표준(1000×500mm)이며 빠르게 조립 가능합니다. 상하 설치 또는 걸이 설치 모두 가능하여 현장 시공 시간과 인건비를 절약할
제품 장점
플러그 앤 플레이
간편한 운송, 조립 불필요, 전원 연결 시 바로 사용
3D 부유 영상
높은 투명도로 실시간 3D 효과 구현
고화질 디스플레이
빛과 전자 결합, 16비트 그레이스케일, 세밀한 화질
고휘도, 고대비
밝기 5000cd/m², 강한 빛에도 흔들림 없음
다양한 설치 옵션
수직, 매달기, 맞춤형 설치 지원
스마트 클라우드 제어
원격 클러스터 게시 및 관리 지원
슬림한 디자인
미니멀한 미학으로 다양한 환경에 완벽하게 통합
넓은 시야각
160° 초광각, 더 많은 관객을 아우르는 시청

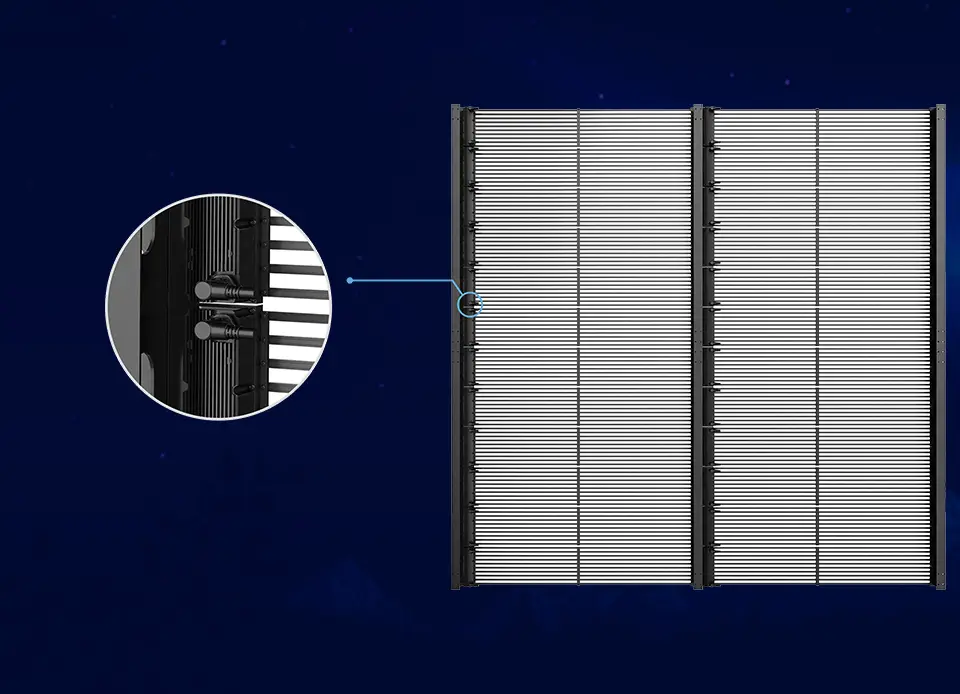

자가 냉각, 유지보수 용이
외장 에어컨이나 팬 없이 자연 대류 냉각 설계와 고전도성 알루미늄 프로파일 구조로 장시간 안정적인 작동을 보장합니다. 모듈식 분해 조립으로 개별 교체가 가능하여 유지보수가 간편합
고집적, 일체형 설계
제어 박스와 설치 브라켓이 일체형으로, 케이블은 숨겨서 배선하여 전체적으로 미려하고 안정적입니다. 전체 시스템이 고도로 집적되어 고장 지점을 줄이고 안정성을 높여 야외 복잡한 환경
스펙 파라미터
| 제품 모델 | ZM-P2.6 | ZM-P3.3 | ZM-P3.9 |
|---|---|---|---|
| 픽셀 피치 | 2.6-5.2mm | 3.3-6.25mm | 3.9-7.8mm |
| 픽셀 구성 | SMD1921 | SMD1921 | SMD1921 |
| 밝기 수준 | 4500cd/m² | 4500-5000cd/m² | 4500-5000cd/m² |
| 픽셀 밀도 | 73728dot/m² | 48640dot/m² | 32256dot/m² |
| 투과율 | >45% | >50% | >60% |
| 모듈 크기 | 500mm*125mm | 500mm*125mm | 500mm*125mm |
| 모듈 해상도 | 192*24dot | 152*20dot | 126*16dot |
| 캐비닛 크기 | 1000*500mm | 1000*500mm | 1000*500mm |
| 캐비닛 해상도 | 384*96dot | 304*80dot | 252*64dot |
| 캐비닛 무게 | 4kg/块 | 4kg/块 | 5kg/块 |
| 보호 등급 | IP30 | IP30 | IP30 |
| 최적 시야각 | 140°/140° | 140°/140° | 140°/140° |
| 스캔 방식 | 12S | 8S | 7S |
| 주사율 | 1920Hz/3840Hz | 1920Hz/3840Hz | 1920Hz/3840Hz |
| 평균 전력 소비량 | 270w/m² | 270w/m² | 270w/m² |
| 최대 전력 소비량 | 2800w/m² | 2800w/m² | 2800w/m² |
제품 상세
현대 도시 야경 및 건축 입면 디자인에서 LED 격자 스크린의 역할
현대 도시의 야경과 건축 입면 디자인에서 건물의 환기, 채광, 미관을 보장하면서 동적 디스플레이와 디지털 커뮤니케이션을 구현하는 것은 디자이너와 개발자가 직면한 중요한 과제였습니다. LED 격자 스크린은 새로운 투명 격자 디스플레이 솔루션으로, 경량성, 자체 발열, 높은 투과율, 모듈화의 특징을 바탕으로 고층 빌딩 외벽 및 대형 커튼월 프로젝트의 선호되는 솔루션으로 점차 자리 잡고 있습니다.
구조 원리

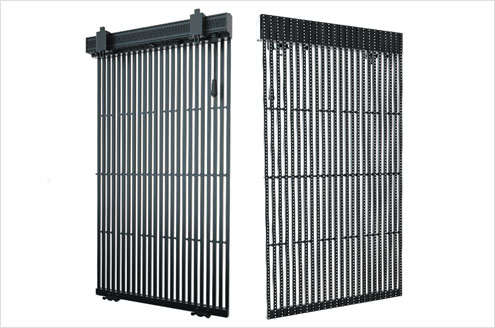

LED 격자 스크린은 개방율이 50%~60%에 달하는 금속 또는 플라스틱 격자 패널을 활용하여 SMD1921 LED 칩을 규칙적인 격자 형태로 지지 프레임에 배열합니다. 각 표준 캐비닛 크기는 1000x500mm이며 무게는 4~5kg에 불과하여 기존의 유리 조명 상자나 대형 스크린보다 훨씬 가볍습니다. 초고 개방율은 커튼월 자체의 통풍 및 투광을 보장할 뿐만 아니라 풍하중을 크게 줄여 구조 보강 요구 사항을 낮추므로 특히 고층 및 돌출 구조물에 적합합니다.
설치 편의성
LED 격자 스크린의 주요 장점 중 하나는 설치의 편리성입니다. 기존 대형 스크린은 복잡한 지지대와 캐비닛이 필요하며 종종 에어컨 냉각이 필요합니다. 반면, 격자 스크린은 통합 잠금 장치, 숨겨진 레일 또는 매달린 디자인을 채택하여 작업자가 도면에 따라 신속하게 조립하고 고정하기만 하면 됩니다. 평균 일일 설치 면적은 수백 평방미터에 달하여 효율성을 크게 향상시킵니다. 현장 디버깅 시 캐비닛 내부에 표준화된 전원 및 데이터 인터페이스가 내장되어 있어 "플러그 앤 플레이" 방식으로 배선이 가능하며 인건비와 시공 안전 위험을 줄입니다.
자체 발열 및 쉬운 유지보수
자체 발열 및 쉬운 유지보수는 장기 운영 비용을 더욱 절감합니다. LED 격자 스크린 캐비닛은 고전도성 알루미늄 합금 프로파일과 자연 대류 채널을 사용하여 외부 에어컨이나 강제 팬 없이 냉각 솔루션을 구현합니다. 여름철 고온 환경에서도 캐비닛 온도는 안전 범위 내에서 유지되어 LED 칩과 드라이버 칩의 수명을 효과적으로 연장합니다. 유지보수 측면에서 모듈식 구조로 인해 특정 캐비닛이나 유닛에 문제가 발생하면 현장에서 분해하여 교체할 수 있으며, 새 모듈과 기존 모듈을 신속하게 교체할 수 있습니다. 전체 전원 차단이나 대규모 스크린 분해가 필요 없어 상업 또는 공공 장소의 연속적인 운영을 보장합니다.
고집적 통합 디자인
고집적 통합 디자인은 LED 격자 스크린에 더 큰 미적 감각을 부여합니다. 컨트롤 박스, 전원 분배 박스 및 설치 구조가 통합되어 있으며 케이블은 눈에 띄지 않게 배치되어 커튼월의 전반적인 시각 효과에 영향을 미치지 않습니다. 동시에 고도로 통합된 지능형 제어 시스템은 원격 모니터링, 자동 밝기 조절 및 예약 켜기/끄기를 지원하여 운영자가 중앙에서 관리하고 에너지 소비를 절감할 수 있도록 합니다.
대표적인 사례
한 랜드마크 상업 복합 단지에서는 LED 격자 스크린을 남쪽 입면에 사용하여 밤에는 건축 조명과 조화롭게 어우러져 흐르는 빛과 그림자 효과를 만들어냅니다. 낮에는 완전히 투명하여 실내 채광과 환기를 보장하며, 기존 대형 스크린이 커튼월의 미관과 자연광에 미치는 부정적인 영향을 남기지 않습니다. 또 다른 체육관 프로젝트에서는 격자 스크린으로 만들어진 원형 트랙 외벽이 대규모 경기 중에 동적 카운트다운, 경기 일정 정보 및 스폰서 광고를 표시하여 경기장 외부에서 독특한 광고 매체가 되었습니다.
미래 전망
Mini/Micro-LED 기술과 유연한 패키징 기술의 지속적인 발전으로 LED 격자 스크린은 더 높은 해상도, 더 가벼운 무게, 더 높은 주사율 방향으로 발전할 것입니다. 동시에 사물 인터넷, 5G 신호 커버리지 및 도시 디지털 플랫폼과의 통합을 통해 격자 스크린은 단순한 시각 디스플레이 장치를 넘어 도시 정보 상호 작용 터미널이 될 것입니다. 실시간 기상, 교통, 공공 안전, 상업 푸시 등 다양한 데이터를 통합하여 대화형 경험과 스마트 관리를 실현하고 건축 입면을 "호흡하고 생각하는" 디지털 대형 스크린으로 만들 것입니다.
LED 격자 스크린은 "경량성, 개방형 투명성, 자체 발열, 모듈화, 지능화"의 종합적인 장점을 바탕으로 고층 빌딩 외벽 및 대규모 커튼월에 혁신적인 디스플레이 솔루션을 제공합니다. 상업 광고, 도시 경관, 문화 공연, 스마트 파크 등 어떤 분야에서든 LED 격자 스크린은 공간과 콘텐츠를 원활하게 통합하여 현대 건축물에 디지털 생명과 예술적 매력을 불어넣을 수 있습니다. LED 격자 스크린을 선택하는 것은 건축 디스플레이의 다음 시대를 무한한 가능성으로 포용하는 것입니다.
애플리케이션 토폴로지 다이어그램
자주 묻는 질문
은 높은 투과율과 경량화 특징으로 상업용 빌딩 외벽, 대형 공연 무대 배경, 교량 조명 예술, 스포츠 경기장 외벽 등 다양한 장면에 널리 적용될 수 있으며, 동적 광고, 경관 렌더
그리드 스크린 박스는 IP30 방수 등급을 달성했으며, 고효율 냉각 알루미늄 프로파일과 자연 대류 채널이 내장되어 있어 에어컨 추가 설치가 필요 없습니다. 주요 전원 및 제어 모듈
그리드 스크린은 모듈식 설계를 채택하여, 임의의 박스 또는 유닛 고장 시 현장에서 신속하게 분해 및 교체가 가능하며 전체 시스템 중단이 필요 없습니다. 또한 원격 모니터링 및 사전
